Geotechnical Toolkit for Earth Retention & slope Analysis

Perancangan geoteknik yang bisa diaudit sel demi sel Geotechnical design you can audit cell by cell

Satu engine tervalidasi, dua wajah: GUI desktop untuk merancang cepat, dan workbook Excel teraudit untuk diserahkan, diperiksa, dan dilampirkan ke laporan. Berbasis SNI 8460:2017 dengan jalur kepatuhan seismik ASCE 7-10. One validated engine, two faces: a desktop GUI for designing quickly, and auditable Excel workbooks to hand over, review, and attach to reports. Built on SNI 8460:2017 with an ASCE 7-10 seismic compliance path.

VersiVersion: 0.1.0-prototipe pra-rilispre-release
PlatformPlatform: Windows 64-bit (exe standalone) · Python murni dari sumber Windows 64-bit (standalone exe) · pure Python from source
KeluaranOutput: GUI + workbook Excel tanpa macro (Excel 2016+ / LibreOffice) · laporan PDF · penampang DXF GUI + macro-free Excel workbooks (Excel 2016+ / LibreOffice) · PDF reports · DXF sections

UnduhDownload Daftar modulModule list

Halaman Stabilitas Lereng GEOTERA: parameter lereng, kriteria faktor keamanan SNI, dan penampang dengan bidang gelincir kritis — Stabilitas lereng — strip verifikasi di atas menampilkan tolok ukur yang sedang berlaku bagi modul ini. Slope stability — the verification strip above shows the benchmarks currently backing this module.

PrinsipPrinciple

Dua wajah, satu mesinTwo faces, one engine

Excel dibangkitkan dari kode terujiExcel generated from tested code

Workbook tidak diketik manual — ia dibangkitkan oleh generator Python yang diuji. Hasilnya tetap Excel murni tanpa macro, sehingga siapa pun dapat membuka dan menelusuri rumusnya. Setiap halaman GUI wajib terdaftar sebagai punya workbook, atau diakui terbuka sebagai GUI-saja; penjaga uji menolak halaman baru yang tidak terdaftar. The workbooks are not hand-typed — they are generated by tested Python generators. The output stays pure, macro-free Excel, so anyone can open it and trace the formulas. Every GUI page must be registered as having a workbook, or openly acknowledged as GUI-only; a guard test rejects new pages that are not registered.

Tiap rumus bersitasiEvery formula cited

Nomor persamaan dan tabel dari SNI, Das, Kramer, dan FHWA menempel pada barisnya. Kriteria faktor keamanan statik dan seismik dipisah, dengan kolom sumber yang wajib diisi — tidak ada angka FK yang turun dari langit. Equation and table numbers from SNI, Das, Kramer, and FHWA sit on the rows they belong to. Static and seismic factor-of-safety criteria are kept separate, with a mandatory source column — no safety factor arrives from nowhere.

Faktor bergantung-chart adalah masukan, bukan tebakan Chart-dependent factors are input, not guesses

N_q*, α, K, δ, CRR, t_max dan sejenisnya harus diisi insinyur, dan nilainya ikut tercatat di lembar masukan sehingga dapat ditelusuri pemeriksa laporan. N_q*, α, K, δ, CRR, t_max and the like are supplied by the engineer, and each value is recorded on the input sheet so a reviewer can trace where it came from.

ModulModules

Enam belas halaman, dua belas modul hitung dengan workbook Sixteen pages, twelve calculation modules with workbooks

Sidebar hanya menampilkan modul yang relevan dengan lingkup proyek yang Anda pilih; penyaringan itu menyembunyikan, tidak pernah menghapus isian. The sidebar shows only the modules relevant to the project scope you select; that filtering hides, never deletes what you have entered.

HalamanPage	Workbook ExcelExcel workbook	CatatanNote
Stabilitas LerengSlope Stability	✓	Fellenius, Bishop, pseudo-statikFellenius, Bishop, pseudo-static
DPT KantileverCantilever Retaining Wall	✓	guling, geser, daya dukung, penulanganoverturning, sliding, bearing, reinforcement
DPT Gravitasi / BronjongGravity / Gabion Wall	✓	multi-keranjang, Rankine/Coulomb, Mononobe-Okabemulti-basket, Rankine/Coulomb, Mononobe-Okabe
Pondasi DangkalShallow Foundation	✓	daya dukung dan penurunan; FEM plastis opsionalbearing capacity and settlement; optional plastic FEM
Soil Nailing	✓	FHWA GEC-7 & NHI-00-043
Dinding Turap / DiaphragmSheet Pile / Diaphragm Wall	✓ ×3	kantilever, lempung, berjangkar — workbook terpisahcantilever, clay, anchored — separate workbooks
Pondasi TiangPile Foundation	✓	kapasitas aksial tunggal dan kelompoksingle and group axial capacity
Tiang Lateral (p-y)Lateral Pile (p-y)	✓	BNWF; dipatok bentuk tertutup HetenyiBNWF; pinned to the Hetenyi closed form
Galian Bertopang (Strut)Braced Excavation (Strut)	✓	envelope tekanan dan reaksi strutpressure envelope and strut reactions
Potensi LikuefaksiLiquefaction Potential	✓	prosedur sederhana NCEERNCEER simplified procedure
Penurunan KonsolidasiConsolidation Settlement	✓	Terzaghi 1-D, tiga cabang1-D Terzaghi, three branches
Rembesan Flow-NetSeepage Flow-Net	✓	jala workbook lebih kasar daripada GUI — selisihnya dicetak di lembar validasithe workbook mesh is coarser than the GUI's — the difference is printed on the validation sheet
Model Medan & Penempatan DPTTerrain Model & Wall Placement	—	penampang, BOQ volume tanah, ekspor DXF; belum ada workbook terauditsections, earthwork BOQ, DXF export; no audited workbook yet
Data Tanah ProyekProject Soil Data	—	bank data — sumber masukan bagi halaman laindata bank — the input source for other pages
Lingkup ProyekProject Scope	—	penyaring sidebar, tidak menghitungsidebar filter, computes nothing
BerandaHome	—	pemilihan lingkup dan titik mulaiscope selection and starting point

ValidasiValidation

Empat lapis pembuktianFour layers of proof

Tiap modul diuji berlapis: contoh soal terbitan, kasus batas fisis, pembanding perangkat lunak luar, dan rekalkulasi workbook terhadap engine. Each module is tested in layers: published worked examples, physical limit cases, an external software comparator, and workbook recalculation against the engine.

LapisLayer	MetodeMethod	Hasil terkuatStrongest result
1	Benchmark contoh soal terbitanPublished worked-example benchmark	Das Ex. 17.1 — galat < 0,05 %; Das Ex. 15.8 — FS Fellenius 1,518 Das Ex. 17.1 — error < 0.05 %; Das Ex. 15.8 — Fellenius FS 1.518
2	Kasus batas & sifat fisisLimit cases & physical properties	Coulomb→Rankine, M-O→Coulomb, monotonisitas, validitas φ−ψ−β ≥ 0 Coulomb→Rankine, M-O→Coulomb, monotonicity, φ−ψ−β ≥ 0 validity
3	Pembanding perangkat lunak luarExternal software comparator	GeoStudio SLOPE/W Morgenstern-Price: Bishop 1,369 vs M-P 1,405 → Δ 2,6 % GeoStudio SLOPE/W Morgenstern-Price: Bishop 1.369 vs M-P 1.405 → Δ 2.6 %
4	Rekalkulasi LibreOffice headless vs engine Python Headless LibreOffice recalculation vs the Python engine	0,000 %0.000 %

18 / 28

modul engine yang dipatok ke benchmark contoh soal terbitan atau dibandingkan dengan perangkat lunak geoteknik lain. engine modules pinned to a published worked-example benchmark or compared against other geotechnical software.

Benchmark ikut di dalam workbook The benchmark travels inside the workbook

Lembar 07_VALIDASI membawa contoh soal terbitan beserta galatnya di dalam berkas Excel, sehingga penerima dapat memeriksanya tanpa perangkat lunak tambahan. The 07_VALIDASI sheet carries the published worked example and its error inside the Excel file, so whoever receives it can check without any extra software.

Strip verifikasi di layarOn-screen verification strip

Tiap halaman GUI menampilkan tolok ukur yang sedang berlaku bagi modul itu di bagian atas layar — misalnya Das Ex. 15.8, GeoStudio M-P, dan LibreOffice — sehingga dasar angkanya terlihat saat merancang. Every GUI page shows the benchmarks currently backing that module along the top of the screen — Das Ex. 15.8, GeoStudio M-P, LibreOffice — so the basis of the numbers is visible while you design.

Tampilan programIn the program

Tangkapan layar aplikasiApplication screenshots

Diambil dengan mode tangkapan bawaan GEOTERA sendiri — program yang sama yang Anda unduh. Captured with GEOTERA's own built-in screenshot mode — the same program you download.

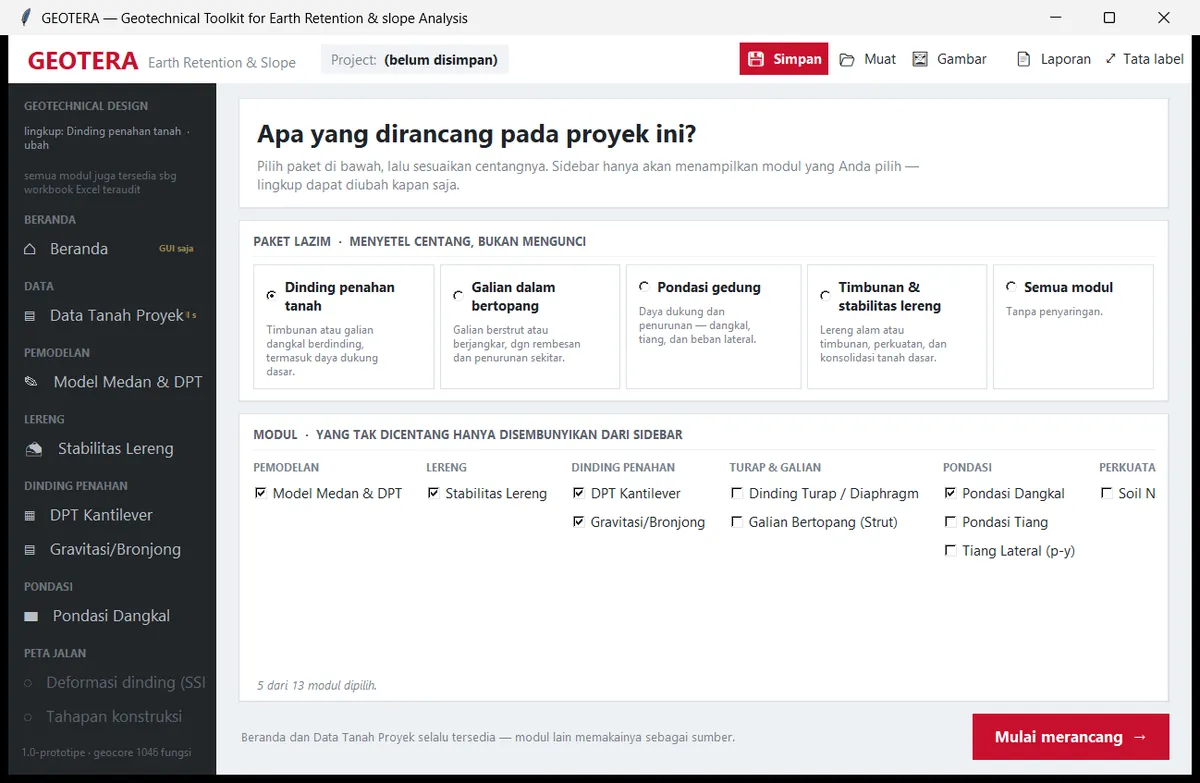

Beranda GEOTERA: pemilihan lingkup proyek dengan paket modul — Beranda — memilih lingkup proyek menentukan modul mana yang tampil.Home — choosing the project scope decides which modules appear.

Halaman DPT Kantilever GEOTERA — DPT kantilever — tanah berlapis, guling, geser, dan daya dukung.Cantilever wall — layered soil, overturning, sliding, and bearing.

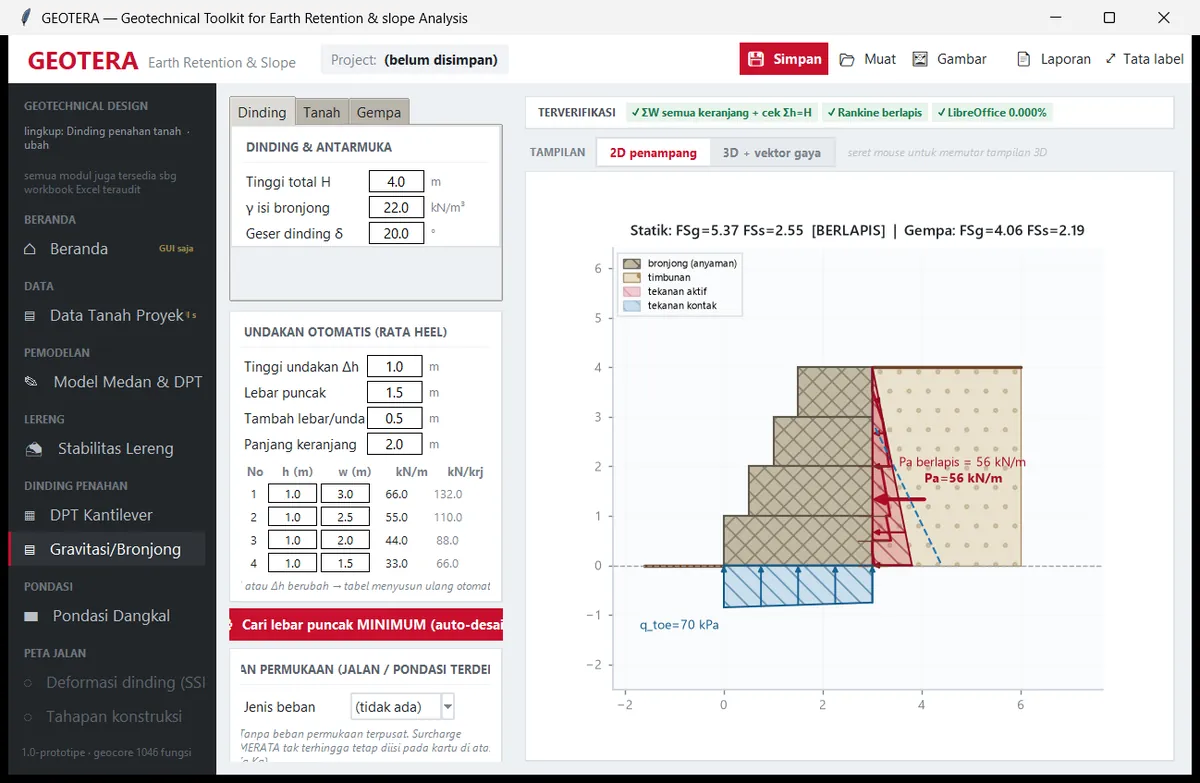

Halaman DPT Gravitasi dan bronjong GEOTERA — Gravitasi / bronjong — susunan multi-keranjang dan seismik Mononobe-Okabe.Gravity / gabion — multi-basket stacking and Mononobe-Okabe seismic.

Halaman Pondasi Dangkal GEOTERA dengan FEM plastis — Pondasi dangkal — daya dukung, penurunan, dan FEM plastis opsional.Shallow foundation — bearing capacity, settlement, and optional plastic FEM.

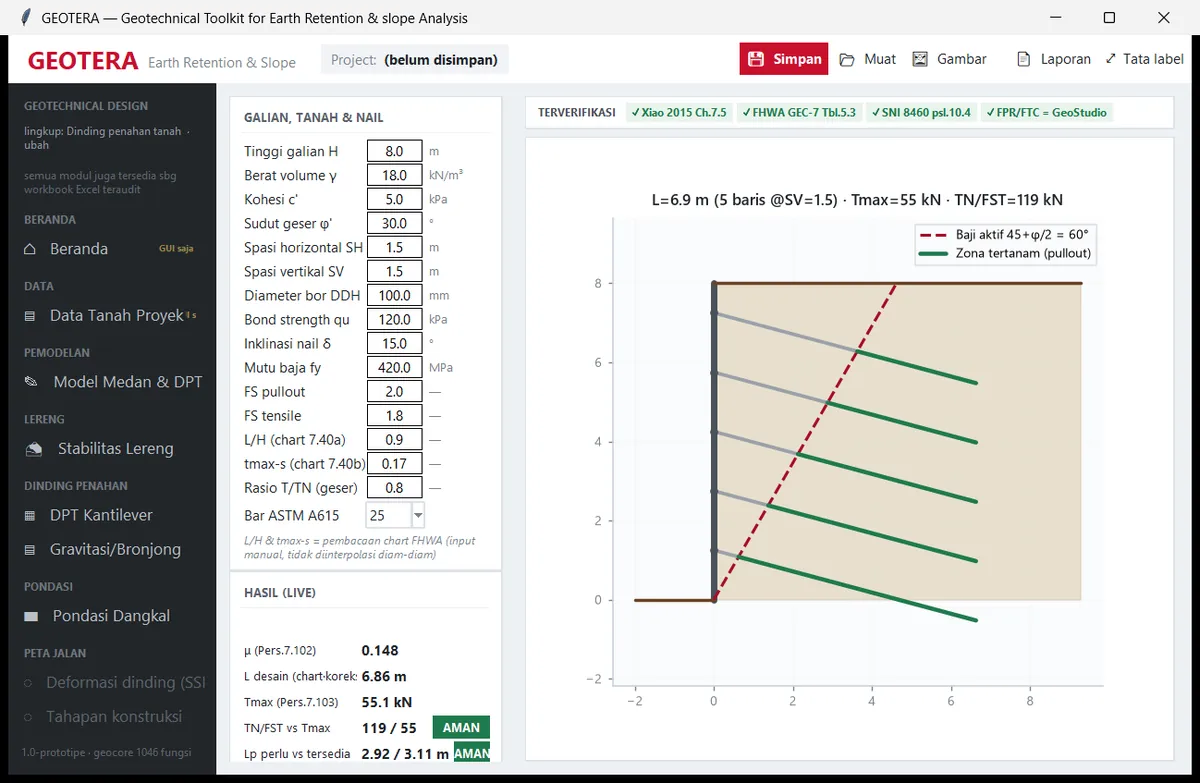

Halaman Soil Nailing GEOTERA — Soil nailing — tata letak nail dan stabilitas global.Soil nailing — nail layout and global stability.

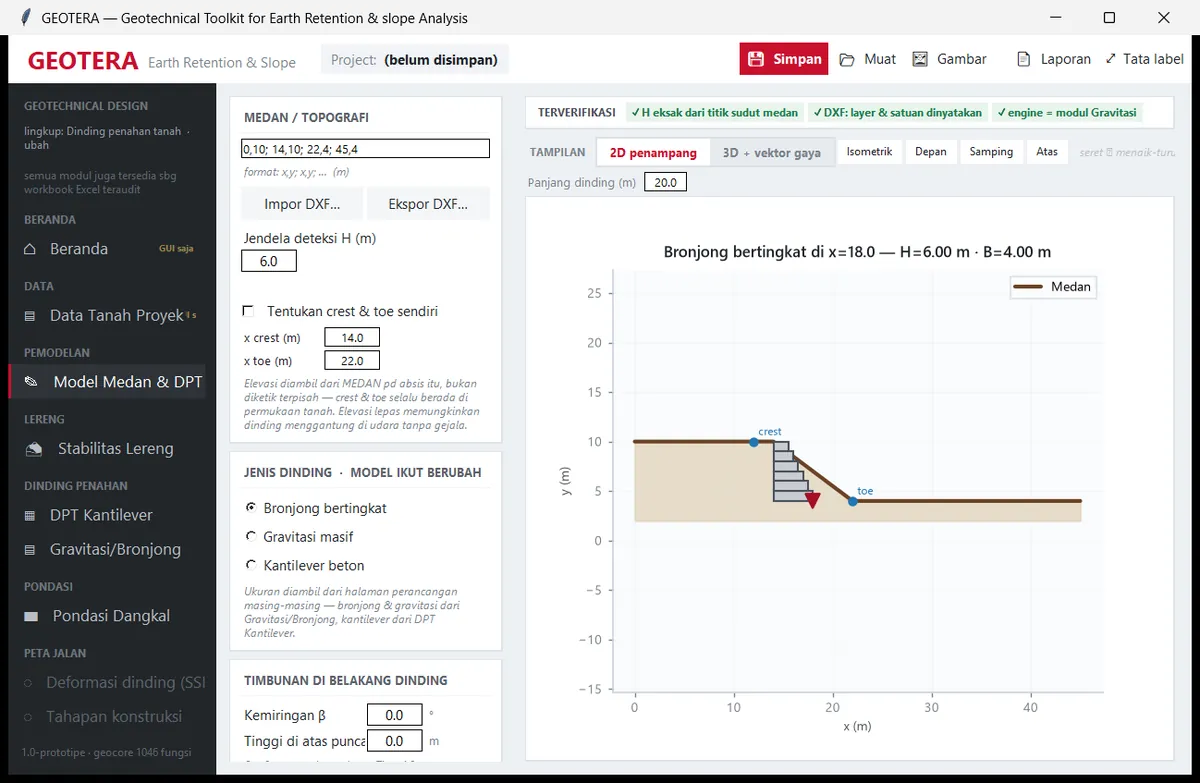

Halaman Model Medan dan penempatan DPT GEOTERA — Model medan — penempatan dinding pada penampang dan volume pekerjaan tanah.Terrain model — wall placement on the section and earthwork volumes.

Standar & rujukanStandards & references

SNI 8460:2017 · SNI 2847:2019 · ASCE 7-10 (NEHRP/FEMA P-750) · USACE EM 1110-2-1902 · FHWA GEC-7 & NHI-00-043 · Das 9th SI · ASTM A615

Hak cipta.Copyright. GEOTERA tidak mendistribusikan dokumen SNI, ASCE, atau buku teks — hanya merujuk nomor pasal dan tabel serta memakai nilai angkanya. Pengguna wajib mengakses standar aslinya sendiri (SNI melalui BSN). GEOTERA does not distribute SNI, ASCE, or textbook documents — it only cites clause and table numbers and uses their numeric values. Users must obtain the standards themselves (SNI through BSN).

Filosofi desain.Design philosophy. Utama ASD (faktor keamanan tunggal), sesuai praktik Indonesia dan format SNI 8460. Kriteria LRFD (AASHTO/Eurocode) ditampilkan terpisah karena tidak boleh dicampur dengan hasil ASD. Primarily ASD (a single safety factor), matching Indonesian practice and the SNI 8460 format. LRFD criteria (AASHTO/Eurocode) are shown separately because they must not be mixed with ASD results.

Unduh GEOTERAGet GEOTERA

GEOTERA masih pra-rilis. Exe standalone dan seluruh workbook prototipe akan dilampirkan pada rilis publik pertama; halaman unduh memuat statusnya beserta checksum berkas yang sudah dibangun. GEOTERA is still pre-release. The standalone exe and all prototype workbooks will be attached to the first public release; the downloads page carries the current status together with the checksum of the build that exists today.

Status unduhanDownload status DokumentasiDocumentation
